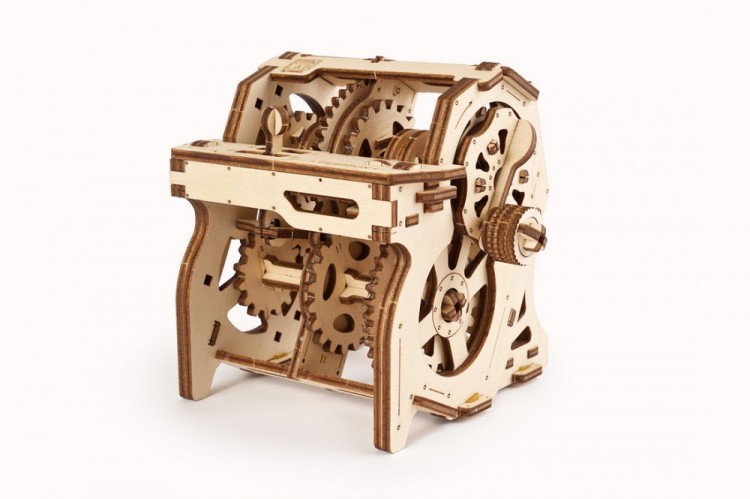

Механічна STEM-модель UGears Коробка передач Дерев'яний 120 деталей (70131)

Складіть власноруч і дізнайтеся принцип роботи 4х ступінчастої механічної коробки передач

• В наборі є QR-код до навчального посібника про механізм із історією його винайдення, описом принципу роботи, основними характеристиками, визначеннями, формулами й цікавими завданнями
• Пориньте в доповнену реальність (AR) і подивіться, як коробка передач працює в автомобілі, та взаємодійте з нею за допомогою спеціального додатку Ugears AR

Дізнайтеся, як влаштована і як працює 4-ступінчаста механічна коробка передач

Механічна коробка передач – це стилізована навчальна модель, інтерактивний навчальний посібник, призначений для вивчення принципів роботи його механізмів. Механічна коробка передач – це редуктор, який здійснює передачу оборотів із двигуна на ведучі колеса. Після складання моделі проведіть експеримент: виберіть по черзі кінетичні пари шестерень, включивши важелем по черзі I, II, III і реверсну передачу та керуйте швидкістю обертання ведучого й веденого валів.

У положенні "N" – нейтральна передача – обидві зубчасті муфти на проміжному валу НЕ зачіпляються із зубцями шестерень, обертання приводного валу відбувається в холосту. "1-ша" швидкість дозволяє ведений валу і всім шестерням обертатися на мінімальній швидкості. При увімкненій «2-ї» передачі ведений вал разом із маховиком обертається із середньою швидкістю. Перейдіть на «3-тю» швидкість і побачите, що ведений вал і все шестерні обертаються на максимальній швидкості. Перемістіть важіль перемикання передач до позначки R - задня передача. При обертанні привідної ручки за годинниковою стрілкою ліва зубчаста муфта посувається вліво до шестерні з відміткою R і зчеплюється з нею зубцями, таким чином передаючи обертання нижньому ряду шестерень і приводить ведений вал і всі шестерні до обертання у зворотньому напрямку.

Ким і коли він був вперше створений

Винахідником механічної коробки перемикання передач вважається знаменитий німецький інженер Карл Бенц.

Використання

Основне застосування коробки передач знайшли в автомобільній індустрії як невід'ємний елемент трансмісії для передачі крутного моменту з валу двигуна на колеса автомобіля.

Механізм механічної коробки передач складається з: Важеля перемикання передач Набору рухомих зубчастих муфт на веденому валу Блоку шестерень заднього ходу Привідного (ведучого) валу Привідної ручки

STEM-модель «Коробка передач» розроблена як інтерактивний наочний навчальний посібник. Модель легко збирається без клею і інструментів. Все, що потрібно для складання, вивчення і взаємодії з нею, Ви знайдете у наборі: Набір якісних дерев'яних пластин і комплектуючих. Деталі вже вирізані, вони просто видавлюються з пластин і готові до складання Детальна покрокова кольорова інструкція зі складання QR-код до довідкового навчального посібника про модель «Коробка передач» з історією його винаходу, описом принципу його роботи, основними характеристиками, визначеннями, формулами з фізики, механіки, з цікавими завданнями в форматі pdf різними мовами. Також, повна інтерактивна версія доступна в спеціальному розділі програми Ugears AR STEM на Вашому смартфоні або планшеті (завантажується безкоштовно) Унікальний AR-досвід зі зібраної моделлю «Коробка передач»: дізнайтеся, де вона використовується в реальному житті і протестуйте його роботу в автомобілі.
